Bujes bimetálicos DU

Acero, bronce y teflón. Cada tabla incluye las tolerancias de eje y alojamiento para el montaje.

Medidas
361
Listado
Bujes bimetálicos tipo DU (acero, bronce y teflón)
Consultar por WhatsAppFicha técnica

Bujes DU

184 medidas

Volver al índice
  • Todas las dimensiones en mm. Dimensiones y tolerancias acorde a norma ISO 3547.
  • Código: DU + diámetro interno + longitud del buje.

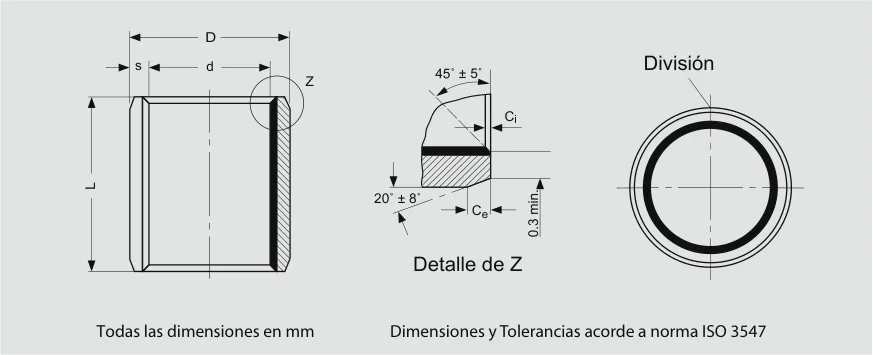

Ver dibujo técnicoDibujo técnico del buje DU: diámetro externo D, diámetro interno d, espesor de pared s y longitud L. Detalle de Z: chanfle interno Ci a 45° ± 5° y chanfle externo Ce a 20° ± 8°, 0,3 mm mínimo. Vista frontal con la división del buje.
Bujes DU
Diámetro interno (I.D.)Diámetro externo (O.D.)LongitudEspesor de paredCódigo
dEje dSdiDAlojamiento DHO.D. DtID<80 L±0.25 / ID>80 L±0.50S
44.0003.9924.0484.0005.55.5085.500+0.055+0.02540.7500.730DU 0404
6DU 0406
10DU 0410
54.9904.9785.0554.99077.0157.00051.0050.980DU 0505
8DU 0508
10DU 0510
65.9905.9786.0555.99088.0158.0004DU 0604
6DU 0606
8DU 0608
10DU 0610
76.9876.9727.0556.99099.0159.0005DU 0705
10DU 0710
87.9877.9728.0557.9901010.01510.0006DU 0806
8DU 0808
10DU 0810
12DU 0812
109.9879.97210.0589.9901212.01812.000+0.065+0.03081.0050.980DU 1008
10DU 1010
12DU 1012
15DU 1015
20DU 1020
1211.98411.96612.05811.9901414.01814.0008DU 1208
10DU 1210
12DU 1212
15DU 1215
20DU 1220
25DU 1225
1312.98412.96613.05812.9901515.01815.00010DU 1310
15DU 1315
20DU 1320
1413.98413.96614.05813.9901616.01816.0005DU 1405
10DU 1410
12DU 1412
15DU 1415
20DU 1420
25DU 1425
1514.98414.96615.05814.9901717.01817.00010DU 1510
12DU 1512
15DU 1515
20DU 1520
25DU 1525
1615.98415.96616.05815.9901818.01818.00010DU 1610
12DU 1612
15DU 1615
20DU 1620
25DU 1625
1817.98417.96618.06117.9902020.02120.000+0.075+0.03510DU 1810
15DU 1815
20DU 1820
25DU 1825
2019.98019.95920.07119.9902323.02123.000+0.075+0.035101.5051.475DU 2010
15DU 2015
20DU 2020
25DU 2025
30DU 2030
2221.98021.95922.07121.9902525.02125.00015DU 2215
20DU 2220
25DU 2225
30DU 2230
2423.98023.95924.07123.9902727.02127.00015DU 2415
20DU 2420
25DU 2425
30DU 2430
2524.98024.95925.07124.9902828.02128.00015DU 2515
20DU 2520
25DU 2525
30DU 2530
40DU 2540
50DU 2550
2827.98027.95928.08527.9903232.02532.000+0.085+0.045152.0051.970DU 2815
20DU 2820
25DU 2825
30DU 2830
3029.98029.95930.08529.9903434.02534.00010DU 3010
15DU 3015
20DU 3020
25DU 3025
30DU 3030
40DU 3040
3231.97531.95032.08531.9903636.02536.00020DU 3220
25DU 3225
30DU 3230
35DU 3235
40DU 3240
3534.97534.95035.08534.9903939.02539.000+0.085+0.045202.0051.970DU 3520
30DU 3530
35DU 3535
40DU 3540
50DU 3550
4039.97539.95040.08539.9904444.02544.00012DU 4012
20DU 4020
25DU 4025
30DU 4030
40DU 4040
50DU 4050
4544.97544.95045.10544.9905050.02550.000202.5052.460DU 4520
30DU 4530
40DU 4540
45DU 4545
50DU 4550
5049.97549.95050.11049.9905555.03055.000+0.100+0.05520DU 5020
30DU 5030
40DU 5040
50DU 5050
60DU 5060
5554.97054.94055.11054.9906060.03060.00020DU 5520
25DU 5525
30DU 5530
40DU 5540
50DU 5550
55DU 5555
60DU 5560
6059.97059.94060.11059.9906565.03065.00020DU 6020
30DU 6030
40DU 6040
50DU 6050
60DU 6060
70DU 6070
6564.97064.94065.11064.9907070.03070.000+0.100+0.055302.5052.460DU 6530
50DU 6550
70DU 6570
7069.97069.94070.11069.9907575.03075.00040DU 7040
50DU 7050
70DU 7070
7574.97074.94075.11074.9908080.03080.00060DU 7560
80DU 7580
8080.00079.94680.15580.0208585.03585.000+0.120+0.070602.4902.440DU 8060
80DU 8080
100DU 80100
8585.00084.94685.15585.0209090.03590.00060DU 8560
80DU 8580
100DU 85100
9090.00089.94690.15590.0209595.03595.00060DU 9060
80DU 9080
100DU 90100
9595.00094.94695.15595.020100100.035100.00060DU 9560
80DU 9580
100DU 95100
100100.00099.946100.155100.020105105.035105.00050DU 10050
60DU 10060
80DU 10080
100DU 100100
105105.000104.946105.155105.020110110.035110.00060DU 10560
80DU 10580
100DU 105100
110110.000109.946110.155110.020115115.035115.00060DU 11060
80DU 11080
100DU 110100
115115.000114.946115.155115.020120120.035120.00060DU 11560
70DU 11570
120120.000119.946120.210120.070125125.040125.000+0.170+0.100502.4652.415DU 12050
60DU 12060
100DU 120100
125125.000124.937125.210125.070130130.040130.00060DU 12560
80DU 12580
100DU 125100
130130.000129.937130.210130.070135135.040135.00060DU 13060
80DU 13080
100DU 130100
135135.000134.937135.210135.070140140.040140.000+0.170+0.100602.4652.415DU 13560
80DU 13580
100DU 135100
140140.000139.937140.210140.070145145.040145.00060DU 14060
80DU 14080
100DU 140100
150150.000149.937150.210150.070155155.040155.00060DU 15060
80DU 15080
100DU 150100
160160.000159.937160.210160.070165165.040165.00080DU 16080
100DU 160100
180180.000179.937180.216180.070185185.046185.000+0.210+0.13080DU 18080
100DU 180100
200200.000199.928200.216200.070205205.046205.00080DU 20080
100DU 200100
210210.000209.928210.216210.070215215.046215.00080DU 21080
100DU 210100
220220.000219.928220.216220.070225225.046225.00080DU 22080
100DU 220100
250250.000249.928250.222250.070255255.052255.000+0.260+0.17080DU 25080
100DU 250100
280280.000279.948280.222280.070285285.052285.00080DU 28080
100DU 280100
300300.000299.919300.222300.070305305.052305.00080DU 30080
100DU 300100

Bujes DU con pestaña

37 medidas

Volver al índice
  • Todas las dimensiones en mm. Dimensiones y tolerancias acorde a norma ISO 3547.
  • Código: DU F + diámetro interno + longitud del buje con pestaña.

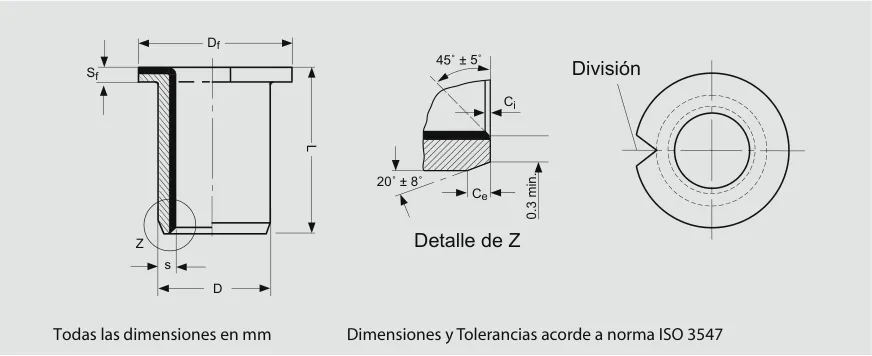

Ver dibujo técnicoDibujo técnico del buje DU con pestaña: diámetro de pestaña Df, espesor de pestaña sf, diámetro externo D, longitud L y espesor s. Detalle de Z: chanfles Ci a 45° ± 5° y Ce a 20° ± 8°, 0,3 mm mínimo, y división del buje.
Bujes DU con pestaña
Diámetro internoDiámetro externoEspesor pestaña sfDiámetro pestaña DfLongitudEspesor de paredCódigo
dEje dSdiDAlojamiento DHO.D. Dtmáx. mín.máx. mín.L±0.25S
65.9905.9786.0555.99088.0158.000+0.055+0.0251.0500.80012.5011.5041.0050.980DU F06040
8DU F06080
87.9877.9728.0057.9901010.01510.00015.5014.505.5DU F08055
7.5DU F08075
9.5DU F08095
109.9879.97210.0589.9901212.01812.00018.5017.507DU F10070
9DU F10090
12DU F10120
17DU F10170
1211.98411.96612.05811.9901414.01814.000+0.065+0.03020.5019.507DU F12070
9DU F12090
12DU F12120
17DU F12170
1413.98413.96614.05813.9901616.01816.000+0.065+0.0301.0500.80022.5021.50121.0050.980DU F14120
17DU F14170
1514.98414.96615.05814.9901717.01817.00023.5022.509DU F15090
12DU F15120
17DU F15170
1615.98415.96616.05815.9901818.01818.00024.5023.5012DU F16120
17DU F16170
1817.98417.96618.06117.9902020.02120.000+0.075+0.03526.5025.5012DU F18120
17DU F18170
22DU F18220
2019.98019.95920.07119.9902323.02123.0001.6001.30030.5029.5011.51.5051.475DU F20115
16.5DU F20165
21.5DU F20215
2524.98024.95925.07124.9902828.02128.00035.5034.5011.5DU F25115
16.5DU F25165
21.5DU F25215
3029.98029.95930.08529.9903434.02534.0002.1001.80042.5041.50162.0051.970DU F30160
26DU F30260
3534.97534.95035.08534.9903939.02539.000+0.085+0.04547.5046.5016DU F35160
26DU F35260
4039.97539.95040.08539.9904444.02544.00053.5052.5016DU F40160
26DU F40260
4544.97544.95045.10544.9905050.02550.0002.6002.30058.5057.50162.5052.460DU F45160
26DU F45260

Arandelas DU

16 medidas

Volver al índice
  • Todas las dimensiones en mm.
  • Código: WC + diámetro interno + DU.

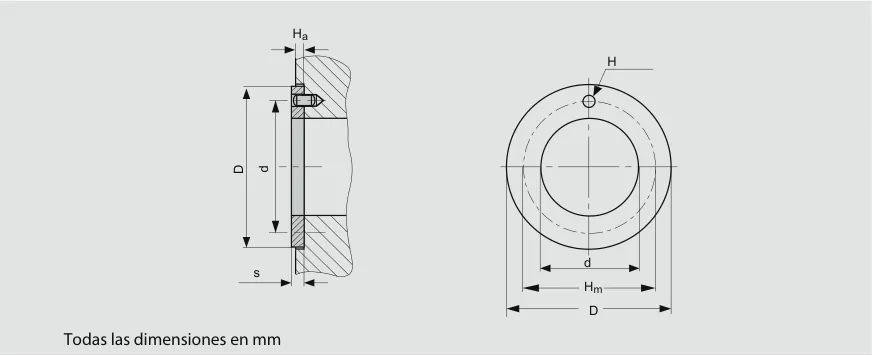

Ver dibujo técnicoDibujo técnico de la arandela DU montada y de frente: diámetro externo D, diámetro interno d, espesor s, agujero H, diámetro PCD Hm y espesor Ha.
Arandelas DU
Diámetro interno dDiámetro externo DEspesor sAgujero HDiámetro PCD HmEspesor HaCódigo
mín.máx.mín.máx.máx. mín.máx. mín.±0.125máx. mín.
10.0010.2519.7520.001.501.40Sin agujeroSin agujero1.200.80WC 10 DU
12.0012.2523.7524.001.901.6018WC 12 DU
14.0014.2525.7526.002.402.1020WC 14 DU
16.0016.2529.7530.0022WC 16 DU
18.0018.2531.7532.0025WC 18 DU
20.0020.2535.7536.003.403.1028WC 20 DU
22.0022.2537.7538.0030WC 22 DU
24.0024.2541.7542.0033WC 24 DU
26.0026.2543.7544.0035WC 26 DU
28.0028.2547.7548.004.404.1038WC 28 DU
32.0032.2553.7554.0043WC 32 DU
38.0038.2561.7562.0050WC 38 DU
42.0042.2565.7566.0054WC 42 DU
48.0048.2573.7574.002.001.95611.701.30WC 48 DU
52.0052.2577.7578.0065WC 52 DU
62.0062.2589.7590.0076WC 62 DU

Plancha bimetálica DU

6 medidas

Volver al índice
  • Todas las dimensiones en mm.
  • Código: S + espesor de pared + ancho de plancha + DU.

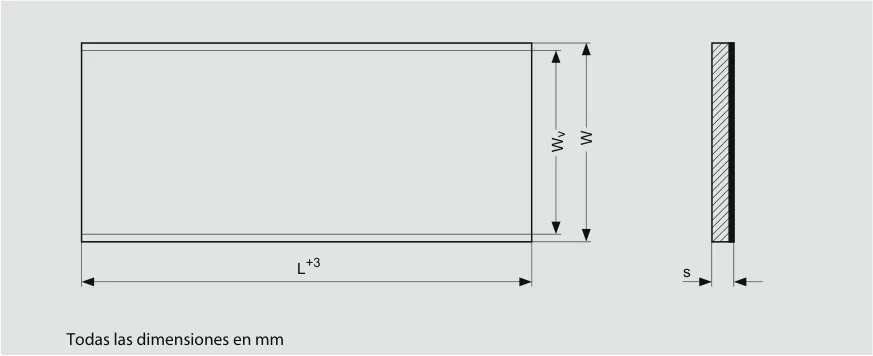

Ver dibujo técnicoDibujo técnico de la plancha DU: longitud L, ancho total W, ancho utilizable Wv y espesor s.
Plancha bimetálica DU
Longitud LAncho total WAncho utilizable WvEspesor S-0.05Código
5001601500.75S 07150 DU
5002252151.00S 10215 DU
5002542451.50S 15245 DU
5002542452.00S 20245 DU
5002542452.50S 25245 DU
5002542453.00S 30245 DU

Bujes DU en pulgadas

83 medidas

Volver al índice
  • Todas las dimensiones en pulgadas.
  • Código: diámetro interior + DU + longitud del buje.

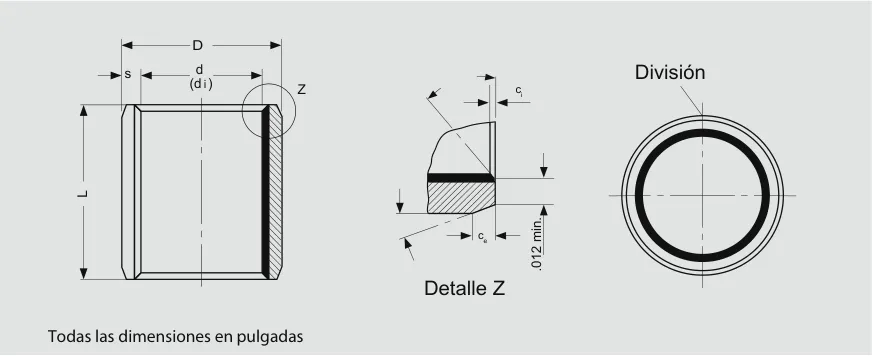

Ver dibujo técnicoDibujo técnico del buje DU en pulgadas: diámetro externo D, diámetro interno d (di), espesor s y longitud L. Detalle Z con los chanfles Ci y Ce, 0,012 pulgadas mínimo, y división del buje.
Bujes DU en pulgadas
Diámetro internoDiámetro externoLongitudEsp. de paredCódigo
dEje dSdiDAlojamiento DHL±0.01"S
3/160.18650.18580.18930.18671/40.25030.24970.18750.03150.030503DU03
0.250003DU04
0.370003DU06
1/40.24900.24810.25180.24925/160.31280.31220.250004DU04
0.375004DU06
5/160.31150.31060.31430.31173/80.37530.374705DU06
0.500005DU08
3/80.37400.37310.37690.374215/320.46910.46840.37500.04710.046106DU06
0.500006DU08
0.750006DU12
7/160.43650.43550.43940.436717/320.53160.53090.500007DU08
0.750007DU12
1/20.49900.49800.50190.499219/320.59410.59340.37500.04710.046108DU06
0.500008DU08
0.625008DU10
0.875008DU14
9/160.56150.56050.56440.561721/320.65660.65590.50000.04710.046109DU08
0.750009DU12
5/80.62400.62300.62700.624223/320.71920.71840.500010 DU 08
0.625010 DU 10
0.750010 DU 12
0.875010 DU 14
3/40.74910.74790.75250.74937/80.87550.87470.50000.06270.061512 DU 08
0.750012 DU 12
1.000012 DU 16
7/80.87410.87290.87750.874311.00050.99970.750014 DU 12
0.875014 DU 14
1.00014 DU 16
10.99910.99791.00260.999211/81.12561.12460.750016 DU 12
1.000016 DU 16
1.500016 DU 24
11/81.12381.12261.12781.124019/ 321.28181.28080.75000.07840.077018 DU 12
1.000018 DU 16
11/41.24881.24721.25281.2490113/321.40681.40580.750020 DU 12
1.000020 DU 16
1.250020 DU 20
1.750020 DU 28
3/8 11.37381.37221.37781.3740117/321.53181.53081.000022 DU 16
1.375022 DU 22
1.750022 DU 28
11/21.49881.49721.50281.4990121/321.65681.65581.000024 DU 16
1.250024 DU 20
1.500024 DU 24
2.000024 DU 32
15/81.62381.62221.62781.6240125/321.78181.78081.000026 DU 16
1.500026 DU 24
13/41.74871.74711.75351.7489115/161.93811.93711.00000.09410.092328 DU 16
1.500028 DU 24
1.750028 DU 28
2.000028 DU 32
17/81.87371.87211.87871.87392 1/162.06332.06211.00000.09410.092330DU16
1.875030DU30
2.250030DU36
21.99871.99692.00371.99892 3/162.18832.18711.000032DU16
1.500032DU24
2.000032DU32
2.500032DU40
2 1/42.25072.24892.25732.25092 7/162.43772.43652.00000.09280.090236DU32
2.250036DU36
2.500036DU40
3.000036DU48
2 1/22.50112.49932.50772.50132 11/162.68812.68692.000040DU32
2.500040DU40
3.000040DU48
3.500040DU56
2 3/42.75002.74822.75662.75022 15/162.93702.93582.000044DU32
2.500044DU40
3.000044DU48
3.500044DU56
33.00002.99823.00683.00023 3/163.18723.18582.500048DU32
3.000048DU48
3.750048DU60
3 1/23.50003.49783.50683.50023 11/163.68723.68582.500056DU40
3.000056DU48
3.750056DU60
44.00003.99784.00684.00024 3/164.18724.18583.000064DU48
3.750064DU60
4.750064DU76
54.99864.99615.00564.99885 3/165.18605.18443.000080DU48
3.750080DU60
66.00005.99756.00706.00026 3/166.18746.18583.000096DU48
3.750096DU60
76.99546.99297.00266.99567 3/167.18307.18123.7500112DU60

Bujes DU con pestaña en pulgadas

18 medidas

Volver al índice
  • Todas las dimensiones en pulgadas.
  • Código: diámetro interno + F + DU + longitud del buje con pestaña.

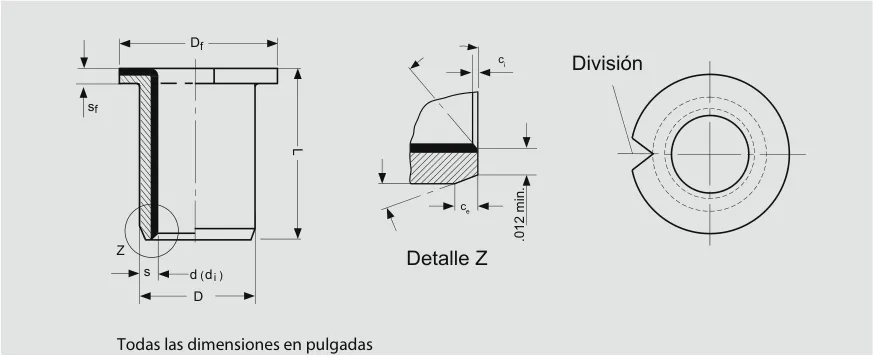

Ver dibujo técnicoDibujo técnico del buje DU con pestaña en pulgadas: diámetro de pestaña Df, espesor de pestaña sf, diámetro externo D, diámetro interno d (di), espesor s y longitud L. Detalle Z con los chanfles Ci y Ce y división del buje.
Bujes DU con pestaña en pulgadas
dEje dSdiAlojamiento DHEsp. pestaña SfDiámetro pest. DFLongitudCódigo
L±0.01"
3/80.37500.37400.46840.46910.37520.37790.0520.04411/161/406F DU04
3/806F DU06
1/206F DU08
1/20.50000.49900.59340.59410.50020.50290.0520.04413/161/408F DU04
3/808F DU06
1/208F DU08
5/80.62500.62400.71840.71920.62520.62800.0520.04415/163/810F DU06
1/210F DU08
5/810F DU10
3/40.75000.74880.87470.87550.75020.75340.0680.0601 1/83/812F DU06
1/212F DU08
3/412F DU12
7/80.87500.87380.99971.00050.87520.87840.0680.0601 3/81/214F DU08
3/414F DU12
114F DU16
11.00000.99881.12471.12551.00021.00340.0680.0601 3/41/216F DU08
3/416F DU12
116F DU16

Arandelas DU en pulgadas

17 medidas

Volver al índice
  • Todas las medidas en pulgadas.

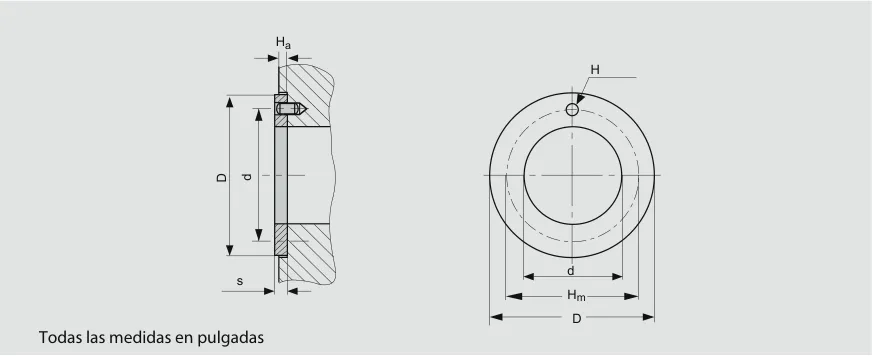

Ver dibujo técnicoDibujo técnico de la arandela DU en pulgadas, montada y de frente: diámetro externo D, diámetro interno d, espesor s, agujero H, diámetro PCD Hm y espesor Ha.
Arandelas DU en pulgadas
Diámetro interno dDiámetro externo DEspesor sAgujero HDiámetro PCD HmEspesor HaCódigo
mín.máx.mín.máx.máx. mín.máx. mín.±0.005"máx. mín.
0.5100.5000.8650.8750.0630.0610.0770.0670.68700.0500.040DU 06
0.5720.5620.9901.0000.7810DU 07
0.6350.6251.1151.1250.1090.0990.8750DU 08
0.6970.6871.1771.1870.9370DU 09
0.7600.7501.2401.2501.0000DU 10
0.8220.8121.3651.3751.0940DU 11
0.8850.8751.4901.5000.1400.1301.1870DU 12
1.0101.0001.7401.7501.3750DU 14
1.1351.1251.9902.0000.1710.1611.5620DU 16
1.2601.2502.1152.1251.6870DU 18
1.3851.3752.2402.2501.8020DU 20
1.5101.5002.4902.5000.2020.1922.0000DU 22
1.6351.6252.6152.6252.1250DU 24
1.7601.7502.7402.7502.2500DU 26
2.0102.0002.9903.0000.0930.0912.50000.0800.070DU 28
2.1352.1253.1153.1252.6250DU 30
2.2602.2503.2403.2502.7500DU 32

Ficha técnica

Bujes bimetálicos con teflón

Características de los bujes con respaldo de acero, bronce y PTFE (teflón).

Datos técnicos
Características
Acero / bronce / teflón
Composición
Acero estañado/bce. 02 a 04 mm/ PTFE con aditivos de Pb: 5 a 30 µm
Carga estática N/mm2 específica admisible
250 N/mm2
Carga dinámica N/mm2 específica admisible
80 N/mm2 (V<=0,02)
Máxima velocidad de deslizamiento m/s
2 m/s (p<=1,0)
Temperatura de funcionamiento ºC
-200 ºC a 250 ºC
Coeficiente de fricción
0,03 a 0,25
Gripado (Stick-Slip) (efecto de adhesión - deslizamiento)
No se presenta
Espesor de capa de desgaste
0,20 mm
Lubricación
Innecesaria
Capacidad para soportar tensiones en bordes. Ej. a causa de desalineación
Aceptable
Capacidad para soportar cargas de sentido variable
Buena
Capacidad para admitir movimientos lineales
Aceptable
Capacidad para soportar la inclusión de partículas
Aceptable
Mecanizado del Ø interior después del montaje
Calibración
Tolerancia para el alojamiento
H7
Tolerancia para el eje
f7, para d < o = 75 mm
h8, para d > 75 mm
Rugosidad del eje (µm)
Rz <= 3
Ra 0 - 0,4
Dureza de eje (Brinell)
300 / 600
Mecanizado admisible de la superficie de contacto
Rectificado / estirado
Especialmente aptos donde
  • Se precisa ausencia de mantenimiento
  • Existe riesgo de falta de lubricación
  • Está prohibido lubricar
  • El espacio es limitado
  • Hay que soportar altas cargas estáticas y dinámicas
  • Se trabaja en un amplio rango de temperatura
  • Se precisa buenas características de deslizamiento
  • Prácticamente sin vibración
  • Poco desgaste
  • No se precisa mecanizado
Chanfle interno y externo (bujes en mm)
Espesor de paredChanfle interno CiChanfle externo Ce
0.750.25±0.150.50±0.30
1.000.30±0.200.60±0.40
1.500.40±0.300.60±0.40
2.000.40±0.301.20±0.40
2.500.60±0.401.80±0.60
Chanfles interno y externo (bujes en pulgadas)
Esp. de paredChanfle interno CiÁnguloChanfle externo CeÁngulo
0.0315"0.008" - 0.024"30° - 45°0.004" - 0.012"30° - 45°
0.0471"0.020" - 0.040"20° - 30°0.005" - 0.025"40° - 55°
0.0627" - 0.0928"0.020" - 0.040"15° - 25°0.005" - 0.025"40° - 50°
